4KW 9M2 Termiczna suszarka łopatkowa na olej termiczny do przetwarzania chemicznego
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | Guojin |
| Orzecznictwo: | ISO |
| Numer modelu: | CHPD |
Zapłata:
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | negocjowalne |
| Szczegóły pakowania: | Standardowy karton eksportowy |
| Czas dostawy: | 20-30 dni |
| Możliwość Supply: | 10 zestawów miesięcznie |
|
Szczegóły informacji |
|||
| Item Name: | Heat Transfer Area 9M2 Thermal Oil Heat Resource Industry Equipment Paddle Dryer | Application: | Chemical Processing, Industry processing |
|---|---|---|---|
| Model type: | Hollow Paddle Dryer | Heat transfer area: | 9 M2 |
| Effective volume: | 0.32 M3 | Material: | Stainless steel or carbon steel |
| Heating source: | Steam or Thermal oil | Rotating speed: | 5-20 RPM |
| Transmission power: | 4KW | ||
| Podkreślić: | Suszarka łopatkowa 9M2,suszarka łopatkowa 4KW,suszarka próżniowa 4KW |
||
opis produktu
Obszar transferu ciepła 9M2 olej cieplny
CHPD Continuous Hollow Paddle dryer to suszarka, która pozwala na wytwarzanie materiałów (organicznych,cząsteczki nieorganiczne lub materiał proszkowy) do bezpośredniego kontaktu z obracającą się, pustą, kołową częścią grzewczą do przenoszenia ciepłaNie wymaga powietrza jako środka grzewczego, używane powietrze jest tylko nośnikiem do usuwania pary.
Zasada działania produktu
Cechy produktu
Zalety techniczne
1) Wysoka sprawność cieplna, która może osiągnąć 95%
2) Środek transferu ciepła nie wchodzi w kontakt z produktem.
3) Do transportu produktu nie stosuje się gazu, przepływ gazu jest minimalny.
4) Dokładna kontrola temperatury
5) Jednolita jakość produktu poprzez mieszanie i przemieszczanie produktu
6) Proces ciągły na zasadzie jednorazowej
7) Wysoki stosunek powierzchni przesyłu ciepła do objętości procesu - zmniejszona powierzchnia podłogowa
8) Łatwe w obsłudze, wymaga minimalnej uwagi
9) Bezpieczniejsze niż bezpośrednie suszenie podczas obróbki materiału palnego
10) Proste, trwałe rozwiązanie zapewniające łatwe i niskie koszty utrzymania
11) Podwójne wały obrotowe z unikalnymi dyskami łączącymi wytwarzają bliskie mieszanie, równomierne przenoszenie ciepła, wysoki współczynnik przenoszenia ciepła i efekt samooczyszczania.Duży stosunek powierzchni przesyłu ciepła do objętości osiąga się za pomocą pustych dysków i zbiornika z płaszczemW rezultacie powstaje kompaktowa maszyna o mniejszym zapotrzebowaniu na przestrzeń i niższych kosztach montażu.
Źródła ciepła (temperatura 180oC - 250oC)
Ogrzewanie parą
Para wchodzi do pęcherza pęcherza poprzez złącze obrotowe i jest równomiernie rozprowadzana na wszystkie wiosły.
Ogrzewanie przez gorącą olejkę (płyn cieplny)
Gorące oleje (np. cieplny płyn) wchodzą i wychodzą z osobowego wału przez złącze obrotowe.
Zastosowanie produktu
Suszarka do płytek została z powodzeniem zastosowana w przemyśle spożywczym, chemicznym, petrochemicznym, barwnikowym, przemysłowym i innych.funkcje mieszania umożliwiają wykonanie następujących operacji jednostkowych:: kalcynacja (niska temperatura), chłodzenie, suszenie (odzyskiwanie rozpuszczalnika), ogrzewanie (stopienie), reakcja i sterylizacja.wzrost rzeczywistej objętości na jednostkę powierzchni transferu ciepła, skracając czas przetwarzania. Powierzchnie przenoszenia ciepła w kształcie klinów kły z funkcją samooczyszczania. Kompresja - rozszerzanie funkcji mieszania sprawiają, że materiał miesza się równomiernie.Materiał wzdłuż osi w ruchu "pływu wtyczki", w strefie osiowej, temperatura materiału, wilgotność, mieszanie bardzo niewielkiego stopnia gradientu.
Parametry techniczne
| Model | HPD-3 | HPD-9 | HPD-13 | HPD-18 | HPD-29 | HPD-41 | HPD-52 | HPD-68 | HPD-81 | HPD-95 | HPD-110 | HPD-125 | HPD-140 |
| Powierzchnia przeniesienia ciepła ((m2) | 3 | 9 | 13 | 18 | 29 | 41 | 52 | 68 | 81 | 95 | 110 | 125 | 140 |
| Efektywna objętość ((m3) | 0.06 | 0.32 | 0.59 | 1.09 | 1.85 | 2.8 | 3.96 | 5.21 | 6.43 | 8.08 | 9.46 | 10.75 | 12.18 |
| Zakres prędkości (rpm) | 5-20 | 5-20 | 5-20 | 5-20 | 5-20 | 5-10 | 5-10 | 5-10 | 5-10 | 1-8 | 1-8 | 1-8 | 1-8 |
| Moc przesyłowa ((kw) | 2.2 | 4 | 5.5 | 7.5 | 11 | 18.5 | 30 | 37 | 45 | 55 | 75 | 90 | 110 |
| Szerokość urządzenia ((m) | 306 | 584 | 762 | 940 | 1118 | 1296 | 1474 | 1655 | 1828 | 2032 | 2210 | 2480 | 2610 |
| Łączna szerokość ((m) | 736 | 841 | 1066 | 1320 | 1474 | 1676 | 1854 | 2134 | 2186 | 2438 | 2668 | 2732 | 2935 |
| Długość sprzętu ((m) | 1956 | 2820 | 3048 | 3328 | 4114 | 4724 | 5258 | 5842 | 6020 | 6124 | 6850 | 7500 | 7860 |
| Całkowita długość ((m) | 2972 | 4876 | 5486 | 5918 | 6808 | 7570 | 8306 | 9296 | 9678 | 9704 | 10300 | 11800 | 12900 |
| Wysokość środka ((m) | 380 | 450 | 534 | 610 | 762 | 915 | 1066 | 1220 | 1430 | 1560 | 1650 | 1760 | 1856 |
| Całkowita wysokość sprzętu ((m) | 762 | 838 | 1092 | 1270 | 1524 | 1778 | 2032 | 2362 | 2464 | 2566 | 2668 | 2769 | 2838 |
Szkic struktury

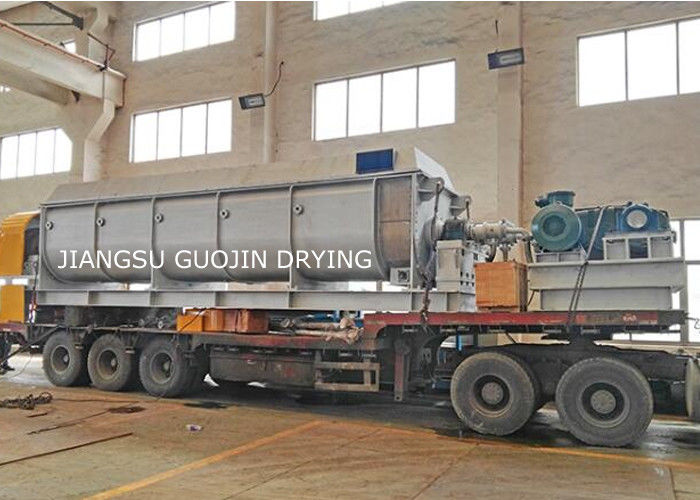

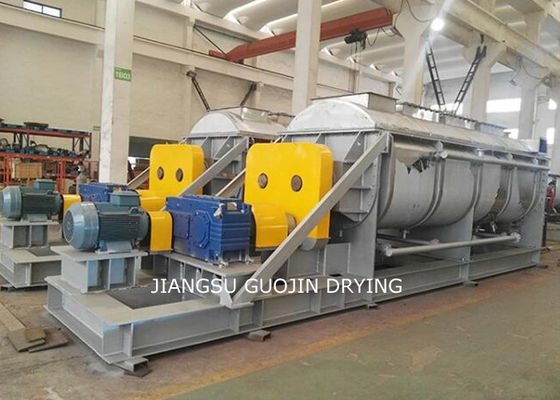

Pokaz produktu
