6,6M2 Maszyna do ciągłej suszenia płytowego 11,5 kW do artykułów spożywczych
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | Guojin |
| Orzecznictwo: | ISO |
| Numer modelu: | CPD-1200/8 |
Zapłata:
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | negocjowalne |
| Szczegóły pakowania: | Standardowy karton eksportowy |
| Czas dostawy: | 20-30 dni |
| Możliwość Supply: | 10 zestawów miesięcznie |
|
Szczegóły informacji |
|||
| Item Name: | Foodstuff Continuous Disc Plate Drying Machine | Model Type: | CPD-1200/8 |
|---|---|---|---|
| Layers: | 8 | Application: | Foodstuff Processing |
| Big disc diameter: | 1200mm | Small disc diameter: | 1000mm |
| Dryer diamter: | 1865mm | Height: | 3717mm |
| Drying area: | 6.6M2 | Power: | 11.5 |
| Material: | Stainless Steel | Heating source: | Electricity |
| Podkreślić: | 6,6M2 Plate Drying Machine,Plate Drying Machine 11 |
||
opis produktu
Maszyna susząca płytki z ciągłym dyskiem do żywności
CPD Series Continuous disk dryer to urządzenie o wysokiej wydajności przewodzące i ciągłe suszenie.,niskie zużycie energii, niewielka powierzchnia użytkowana, prosta konfiguracja, łatwe obsługiwanie i sterowanie, dobre środowisko pracy itp.Może być szeroko stosowany w procesie suszenia w dziedzinie chemicznej, przemysł farmaceutyczny, rolniczy, żywnościowy, paszowy i inne.
Istnieją trzy główne rodzaje: typ ciśnienia normalnego, typ zamknięty i typ próżni; oraz cztery główne modele: 1200, 1500, 2200, 2500 i 3000; oraz trzy rodzaje klas materiałowych, A ( stal węglowa),B (wykorzystanie stali nierdzewnej do powierzchni kontaktującej się z materiałem), i C (wykorzystanie stali nierdzewnej do powierzchni kontaktu z materiałem, rur parowych, głównego wału i nośników oraz wyściółek dla kadłuba cylindru i górnej pokrywy).Przebieg suszenia suszarki wynosi od 4 do 180.Wyprodukowaliśmy setki modeli z urządzeniami pomocniczymi, które są dostępne, aby spełnić wymagania wszystkich klientów- Nie.
Zasada działania suszarki płytek dyskowych ciągłych CPD
Materiał mokry jest ciągle podawany z podkładki na górną płytkę suszarki.Obrotowe ramiona transportowe z pługami przenoszą materiał w spiralnym kształcie po podgrzanej powierzchni płytyW ten sposób produkt jest wielokrotnie obrócany i często wchodzi w kontakt z powierzchnią suszenia.gdzie spada nad krawędź na dużą płytę bezpośrednio poniżejNa tej płytce materiał przesuwa się do środka w kierunku środkowego otworu, przez który materiał spada na kolejną małą płytkę.materiał jest ciągle przenoszony przez suszarkęŚrodki suchy spadają z ostatniej płyty na dolną powierzchnię komory suszenia, gdzie są przenoszone przez pługi do kanału odpadowego.Wilgoć odparowuje się z materiału podczas transportu przez suszarkęW tym samym czasie gorące powietrze po filtrowaniu i podgrzaniu jest wprowadzane do komory suszenia.Temperatura gorącego powietrza jest podobna do temperatury płyt i jego główną funkcją jest przekazywanie wilgoci z materiałuPo filtrowaniu mokry gaz zostanie wydalony do powietrza.
CPD ciągły suszarka płytki dyskowej
1Łatwe sterowanie, szerokie zastosowanie
2Łatwa i prosta operacja.
3Niskie zużycie energii
4. Dobre środowisko pracy, rozpuszczalnik można odzyskać i wyładowanie proszku spełnia wymagania spalin.
5Łatwa instalacja i niewielka powierzchnia użytkowa.
CPD Continuous Disc Plate Dryer cechy technologii
1.Płytka susząca
(1) Ciśnienie desygnacyjne: ogólne wynosi 0,4 MPa, maks. może osiągnąć 1,6 MPa.
(2) Ciśnienie robocze: ogólne jest mniejsze niż 0,4 MPa, a maksymalne może osiągnąć 1,6 MPa.
(3) Środek grzewczy: para, gorąca woda, olej.i w temperaturze 150°C~320°C, będzie to olej; gdy > 32 C, będzie podgrzany elektrycznie, olejem lub roztopioną solą.
2System przesyłowy materiału
(1) Obrót wału głównego: 1 ~ 10 r/min, elektromagnetyzm przewodnika.
(2) Ramię na wiązkę: Na głównym wałku na każdej warstwie mocowane są od 2 do 8 części ramienia.
(3) Ostrza harrow'a: Ogromnie otaczająca ostrze harrow'a, unosząca się wraz z powierzchnią płytki, aby utrzymać kontakt.
(4) Walcowanie: w przypadku produktów łatwo aglomerowanych lub wymagających szlifowania, proces przenoszenia ciepła i suszenia może być
wzmocnione poprzez umieszczenie rolków w odpowiednich miejscach.
3- Muszelka.
Istnieją trzy rodzaje dla opcji: ciśnienie normalne, uszczelnione i próżni
(1) Ciśnienie normalne:Cylindrowy lub ośmioboczny cylinder, istnieją całość i struktury dimidiate. Główne rury wejściowe i wyjściowe dla mediów grzewczych mogą znajdować się w łupie,może być również w zewnętrznej skorupie.
(2) Zamknięte: powłoka cylindryczna, może wytrzymać ciśnienie wewnętrzne 5 kPa, główne przewody wejścia i wyjścia mediów grzewczych mogą znajdować się wewnątrz powłoki lub na zewnątrz.
(3) próżnia: powłoka cylindryczna, może wytrzymać ciśnienie zewnętrzne 0,1 MPa.
4- Ogrzewacz powietrza.
Normalne dla zastosowania dużej pojemności parowania w celu zwiększenia wydajności suszenia.
Wykorzystanie suszarki płytek dyskowych ciągłych CPD
Suszenie, rozkład cieplny, spalanie, chłodzenie, reakcja i sublimacja:
1. Organiczne chemikalia
2Chemikalia mineralne
3Produkty farmaceutyczne i spożywcze
4Pasza i nawozy
Parametry techniczne suszarki dyskowej ciągłej płyty CPD
| Rodzaj | Średnica ((mm) | Wysokość ((mm) | Powierzchnia suchego ((m2) | Moc ((kw) |
| 1200/4 | 1865 | 2877 | 3.3 | 1.1 |
| 1200/6 | 3297 | 4.9 | ||
| 1200/8 | 3717 | 6.6 | 1.5 | |
| 1200/10 | 4137 | 8.2 | ||
| 1200/12 | 4557 | 9.9 | 2.2 | |
| 1500/6 | 2166 | 3327 | 8.0 | |
| 1500/8 | 3747 | 10.7 | ||
| 1500/10 | 4167 | 13.4 | ||
| 1500/12 | 4587 | 16.1 | 3.0 | |
| 1500/14 | 5007 | 18.8 | ||
| 1500/16 | 5427 | 21.5 | ||
| 2200/6 | 2820 | 3781 | 18.5 | |
| 2200/8 | 4201 | 24.6 | ||
| 2200/10 | 4621 | 30.8 | 4.0 | |
| 2200/12 | 5041 | 36.9 | ||
| 2200/14 | 5461 | 43.1 | 5.5 | |
| 2200/16 | 5881 | 49.3 | ||
| 2200/18 | 6301 | 55.4 | 7.5 | |
| 2200/20 | 6721 | 61.6 | ||
| 2200/22 | 7141 | 67.7 | 11 | |
| 2200/24 | 7561 | 73.9 | ||
| 2200/26 | 7981 | 80.0 | ||
| 2500/6 | 3115 | 3981 | 26.3 | 4 |
| 2500/8 | 4401 | 35 | ||
| 2500/10 | 4821 | 43.8 | 5.5 | |
| 2500/12 | 5241 | 52.5 | ||
| 2500/14 | 5661 | 61.3 | 7.5 | |
| 2500/16 | 6081 | 70.0 | ||
| 2500/18 | 6501 | 78.8 | 11 | |
| 2500/20 | 6921 | 87.5 | ||
| 2500/22 | 7341 | 96.3 | ||
| 2500/24 | 7761 | 105 | 15 | |
| 2500/26 | 8181 | 113.8 | ||
| 3000/8 | 3768 | 5143 | 48 | 11 |
| 3000/10 | 5643 | 60 | ||
| 3000/12 | 6143 | 72 | ||
| 3000/14 | 6643 | 84 | ||
| 3000/16 | 7143 | 96 | ||
| 3000/18 | 7643 | 108 | 15 | |
| 3000/20 | 8293 | 120 | ||
| 3000/22 | 8793 | 132 | 18.5 | |
| 3000/24 | 9293 | 144 | ||
| 3000/26 | 9793 | 156 | ||
| 3000/28 | 10293 | 158 |

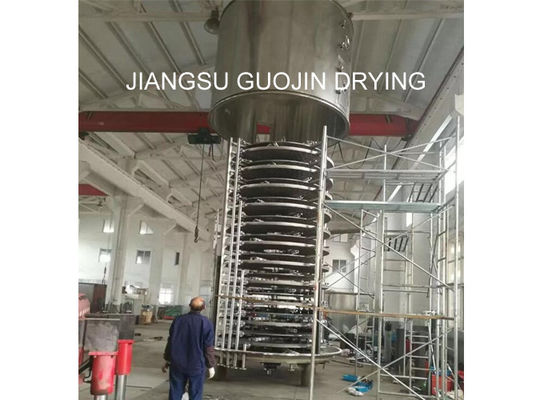

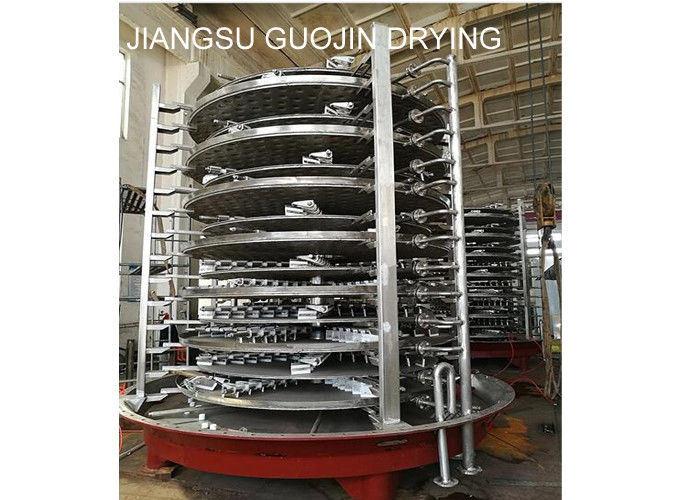

CPD Continuous Disc Plate Dryer Show
