Ciągła suszarka tarczowa z węglem aktywnym z węglem aktywnym 49.3M2
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | Guojin |
| Orzecznictwo: | ISO |
| Numer modelu: | CPD-2200/16 |
Zapłata:
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | negocjowalne |
| Szczegóły pakowania: | Standardowy karton eksportowy |
| Czas dostawy: | 20-30 dni |
| Możliwość Supply: | 10 zestawów miesięcznie |
|
Szczegóły informacji |
|||
| Item Name: | Continuous Disc Plate Dryer For Activated Carbon/Activated Charcoal | Model Type: | CPD-2200/16 |
|---|---|---|---|
| Layers: | 16 | Application: | Chemical processing |
| Big disc diameter: | 2200mm | Small disc diameter: | 2000mm |
| Dryer diamter: | 2820mm | Height: | 5881mm |
| Drying area: | 49.3M2 | Power: | 5.5 |
| Material: | Stainless Steel, Carbon Steel | Heating source: | Electricity,Steam,Gas |
| Podkreślić: | Suszarka tarczowa z węglem aktywnym,suszarka tarczowa z węglem aktywnym,suszarka płytowa 49.3M2 |
||
opis produktu
Suchacz płyt dyskowych ciągły dla węgla aktywnego/węgla aktywnego
Na bazie suszarki pomieszczającej z przerwami suszarka płytkowa jest rodzajem wielowarstwowego, stałego płytkowego płytkowego suszarki, wykonanego poprzez ciągłe doskonalenie,który rozwija się poprzez ciągłe doskonalenieProces suszenia polega na wprowadzeniu nośnika ciepła do każdej warstwy pustego dysku. W drodze przewodzenia ciepła mokry materiał umieszczony na powierzchni dysku podgrzewa się pośrednio,a mokra część materiału walcowanego odparowuje się pod temperaturą roboczą w wyniku obracania grabiaka i grabiaka, a para jest rozładowywana wraz z gazem spalinowym urządzenia, tak aby kwalifikowane suche gotowe produkty były nieprzerwanie uzyskiwane na dnie urządzenia.
- Nie.
Zasada działania suszarki płytek dyskowych ciągłych CPD
Mokry materiał jest ciągle podawany do pierwszej warstwy suszącej znajdującej się na górze suszarki.Będzie to obrócone i poruszane przez grzeby, gdy ręka grzeby obraca się i spada do zewnętrznej krawędzi dużej płyty suszenia wzdłuż wykładniczej linii spiralnejMateriał zostanie przeniesiony z małej płyty suszącej na jej zewnętrzną krawędź i spadnie na zewnętrzną krawędź dużej płyty suszącej znajdującej się pod nią.Zarówno małe, jak i duże płytki suszące są ustawione na zmianę, aby materiały mogły przechodzić przez suszarkę nieprzerwanieŚrodek cieplny może być parą nasyconą, gorącą wodą lub olejem termicznym.Suszone materiały spadną z ostatniej warstwy płytki suszącej na dno suszarki, a następnie przeniesione przez grabieże do wyciąguW przypadku suszarki płyt typu próżniowego wilgoć zostanie wyssaona przez pompę próżniową znajdującą się na górnej pokrywie.Suszone materiały zostaną wyładowane z dolnej warstwyMożna zwiększyć wydajność suszenia, jeśli suszarka wyposażona jest w dodatkowe urządzenia, takie jak grzejnik z płetwami, kondensator do odzyskiwania rozpuszczalnika, odkurzacz worków, mechanizm powrotu i mieszania, wentylator,itd..
CPD ciągły suszarka płytki dyskowej
(1) Łatwe sterowanie, szerokie zastosowanie
1. regulować grubość materiałów, prędkość obrotową głównego wału, liczbę ramienia harrow, styl i rozmiary harrow osiągnąć najlepszy proces suszenia.
2Każda warstwa płytki suszącej może być indywidualnie zasilana mediami ciepłymi lub zimnymi w celu podgrzewania lub zimnego materiału i sprawia, że kontrola temperatury jest dokładna i łatwa.
3Czas pobytu materiałów można precyzyjnie regulować.
4. Jednorazowy kierunek przepływu materiałów bez powrotnego przepływu i mieszania, jednolite suszenie i stabilna jakość, bez konieczności ponownego mieszania.
(2) Łatwa i prosta obsługa
1Zacznij suszarkę jest dość proste.
2Po zaprzestaniu podawania materiału, można je łatwo wypuszczać z suszarki za pomocą harrow.
3Dokładne czyszczenie i obserwacja mogą być przeprowadzane wewnątrz sprzętu przez duże okno widzenia.
(3) Niskie zużycie energii
1Cienka warstwa materiałów, niska prędkość głównego wału, niewielka moc i energia wymagana do przenoszenia materiałów.
2. Sucha przez przewodzenie ciepła, dzięki czemu ma wysoką wydajność ogrzewania i niskie zużycie energii.
(4)Dobre środowisko pracy, rozpuszczalnik można odzyskać, a wyładowanie proszku spełnia wymagania dotyczące spalin.
1Typ ciśnienia normalnego: ze względu na niską prędkość przepływu powietrza wewnątrz urządzenia, wysoki poziom wilgoci w górnej części i niski poziom wilgoci w dolnej części, pył nie mógł dotrzeć do urządzenia,więc nie ma prawie żadnego proszku pyłowego w gazie spalinowym wyładowanym z wilgotnego portu wyładowania na górze.
2. Typ zamknięty: wyposażony w urządzenie odzysku rozpuszczalnika, które może łatwo odzyskiwać rozpuszczalnik organiczny z gazu nośnego.i azotu mogą być stosowane jako gaz nośny wilgotny w zamkniętym obiegu dla tych, które podlegają spalaniu, eksplozji i utleniania oraz materiałów trujących w celu zapewnienia bezpiecznej pracy.
3Typ próżniowy: jeśli suszarka płyt pracuje w stanie próżniowym, jest szczególnie odpowiednia do suszenia materiałów wrażliwych na ciepło.
(5) Łatwa instalacja i niewielka powierzchnia użytkowa.
1Ponieważ suszarka jest w całości do dostawy, jest dość łatwa do zainstalowania i naprawy na miejscu tylko poprzez podnoszenie.
2Ponieważ płyty suszone są rozmieszczone w warstwach i instalowane pionowo, zajmują niewielką powierzchnię, chociaż powierzchnia suszenia jest duża.
Parametry techniczne suszarki dyskowej ciągłej płyty CPD
1- Suchaczka.
- Ciśnienie projektowe: zazwyczaj 0,4 MPa, a maksymalne ciśnienie wynosi 1,6 MPa.
- maksymalne ciśnienie robocze: zazwyczaj ≤ 0,4 MPa, a maksymalne ciśnienie wynosi 1,6 MPa.
- Źródło ciepła: para, gorąca woda lub olej termiczny: użyj gorącej wody jako źródła ciepła, gdy temperatura płyt suszących wynosi 100°C; użyj nasyconej pary wodnej ≤ 0.4Mpa lub gazu parowego, gdy temperatura płyt suszących wynosi 100°C~150°C; stosować olej termiczny, gdy temperatura płyt suszących wynosi 150°C~320°C;
2System transmisji materiału
- Obrót wału głównego: 1 ~ 10 obrotów na minutę, elektromagnetyzm lub synchronizacja przetwornika.
- Ramię grabiarki: 2 do 8 ramion grabiarki będzie mocowane na głównym wałku na każdej warstwie.
- Ostrza grzebiarka: ostrza grzebiarka są zawieszone na ramionach grzebiarki i unoszą się wraz z powierzchnią płyty.
- Walcownik: w przypadku materiału, który łatwo się aglomeruje lub musi być mielony, walcownik umieszcza się w odpowiednim miejscu w celu wzmocnienia procesu przenoszenia ciepła i suszenia.
3Trzy rodzaje korpusu suszarki: normalne ciśnienie, uszczelnione i próżnicze
- Ciśnienie normalne: ciało suszarki ma kształt cylindryczny lub ośmiokątny, a konstrukcja może być zintegrowana lub oddzielona; system kanalizacji źródła ciepła może być umieszczony wewnątrz lub na zewnątrz suszarki.
- Zamknięte: ciało suszarki ma kształt cylindryczny i może wytrzymać ciśnienie wewnętrzne 5 KPa.
- próżnia: ciało suszarki ma kształt cylindryczny, a ciśnienie konstrukcyjne wynosi 0,1 MPa.
4. Ogrzewacz powietrza
Podgrzewacz powietrza jest zazwyczaj stosowany do spełniania większych wymagań dotyczących zdolności parowania w celu zwiększenia wydajności suszenia.
Parametry techniczne suszarki dyskowej ciągłej płyty CPD
| Rodzaj | Średnica ((mm) | Wysokość ((mm) | Powierzchnia suchego ((m2) | Moc ((kw) |
| 1200/4 | 1865 | 2877 | 3.3 | 1.1 |
| 1200/6 | 3297 | 4.9 | ||
| 1200/8 | 3717 | 6.6 | 1.5 | |
| 1200/10 | 4137 | 8.2 | ||
| 1200/12 | 4557 | 9.9 | 2.2 | |
| 1500/6 | 2166 | 3327 | 8.0 | |
| 1500/8 | 3747 | 10.7 | ||
| 1500/10 | 4167 | 13.4 | ||
| 1500/12 | 4587 | 16.1 | 3.0 | |
| 1500/14 | 5007 | 18.8 | ||
| 1500/16 | 5427 | 21.5 | ||
| 2200/6 | 2820 | 3781 | 18.5 | |
| 2200/8 | 4201 | 24.6 | ||
| 2200/10 | 4621 | 30.8 | 4.0 | |
| 2200/12 | 5041 | 36.9 | ||
| 2200/14 | 5461 | 43.1 | 5.5 | |
| 2200/16 | 5881 | 49.3 | ||
| 2200/18 | 6301 | 55.4 | 7.5 | |
| 2200/20 | 6721 | 61.6 | ||
| 2200/22 | 7141 | 67.7 | 11 | |
| 2200/24 | 7561 | 73.9 | ||
| 2200/26 | 7981 | 80.0 | ||
| 2500/6 | 3115 | 3981 | 26.3 | 4 |
| 2500/8 | 4401 | 35 | ||
| 2500/10 | 4821 | 43.8 | 5.5 | |
| 2500/12 | 5241 | 52.5 | ||
| 2500/14 | 5661 | 61.3 | 7.5 | |
| 2500/16 | 6081 | 70.0 | ||
| 2500/18 | 6501 | 78.8 | 11 | |
| 2500/20 | 6921 | 87.5 | ||
| 2500/22 | 7341 | 96.3 | ||
| 2500/24 | 7761 | 105 | 15 | |
| 2500/26 | 8181 | 113.8 | ||
| 3000/8 | 3768 | 5143 | 48 | 11 |
| 3000/10 | 5643 | 60 | ||
| 3000/12 | 6143 | 72 | ||
| 3000/14 | 6643 | 84 | ||
| 3000/16 | 7143 | 96 | ||
| 3000/18 | 7643 | 108 | 15 | |
| 3000/20 | 8293 | 120 | ||
| 3000/22 | 8793 | 132 | 18.5 | |
| 3000/24 | 9293 | 144 | ||
| 3000/26 | 9793 | 156 | ||
| 3000/28 | 10293 | 158 |

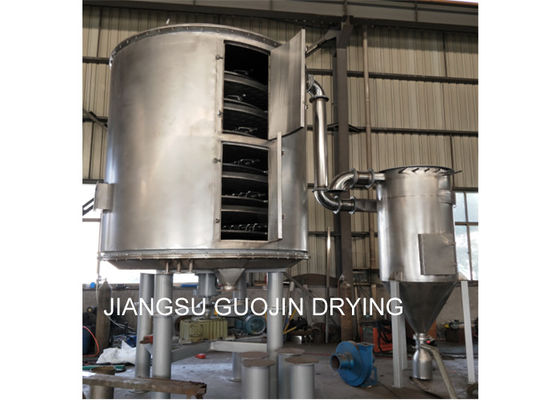

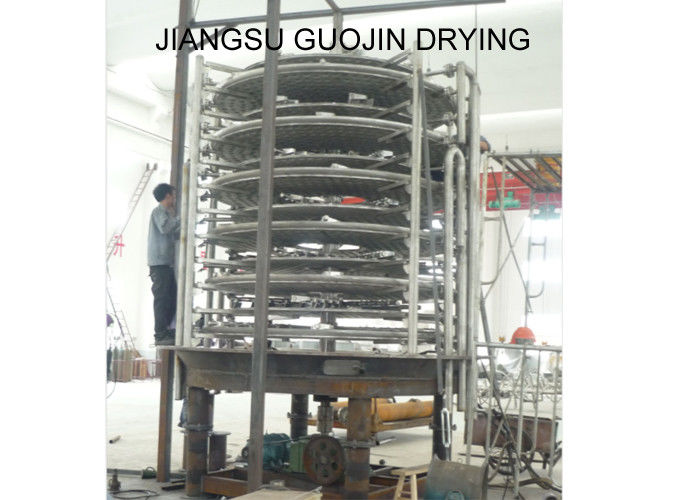

CPD Continuous Disc Plate Dryer Show
