10 obr / min Suszarka próżniowa łopatkowa z rotacyjnym zgrabianiem 5,5 kW do materiałów w postaci płynnej
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | Guojin |
| Orzecznictwo: | ISO |
| Numer modelu: | HVRD-1000 |
Zapłata:
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | negocjowalne |
| Szczegóły pakowania: | Standardowy karton eksportowy |
| Czas dostawy: | 20-30 dni |
| Możliwość Supply: | 10 zestawów miesięcznie |
|
Szczegóły informacji |
|||
| Item Name: | Rotary Rake Harrow Vacuum Paddle Dryer Suitable For Liquid Form Materials | Application: | Medicine Processing, Chemicals Processing, Plastics Processing |
|---|---|---|---|
| Model type: | HVRD-1000 | Working volume: | 600L |
| Cylinder size: | 800x2000mm | Stirring revolution: | 10rpm |
| Power: | 5.5kw | Jacket design pressure: | <0.3Mpa |
| Cylinder pressure: | -0.09~0.096 | Heat transfer area: | 4.5+1.5M2 |
| Heating source: | Electrical, Steam, natural gas or other | ||
| Podkreślić: | Suszarka próżniowa łopatkowa 5,5 kW,10 obr / min Suszarka próżniowa łopatkowa |
||
opis produktu
Suchacz podciśnieniowy do płynnych form
Suszarka próżniowa jest nowym typem suszarki, która została zaprojektowana z połączeniem zasady suszenia cieplnego ostrza wiosłowego, z wyższą wydajnością suszenia, dla różnych surowców.
Wnętrze wyposażone w wiosło i śrubę z ciągłym, osiowym i promiennym mieszaniem surowców, sprawiają, że materiały, które mają być suszone, są bardziej równomierne.gdy surowce były obrócone ostrzami mieszalnymi, przyspieszają kontakt materiałów z powierzchnią grzewczą suszarki, co zwiększa szybkość przenoszenia ciepła i sprzyja parowaniu wilgoci.
Struktura produktu
2.1 Cylinder ładowania surowców będzie wyposażony w płaszcz ogrzewający,a zewnętrzna warstwa izolacji cieplnej będzie wyposażona w płaszcz, co zapobiegnie przenoszeniu ciepła,i zmniejszyć straty ciepła. Otwór wyładowujący jest wyposażony w dolną część cylindru, na górze cylindru z dwoma otworami do podawania i wyjściem do wydechu powietrza.surowce powinny być podawane w równym stopniu z obu otworów podawaniaNajlepsza pojemność jest około 60-80% objętości butli, maksymalna pojemność nie powinna przekraczać 80%, w przeciwnym razie wpływa na płynne wyładowanie parowania gazu.Kiedy lepki surowiec jest karmionyNależy zmniejszyć pojemność zasilającą, aby zapobiec przeciążeniu silnika napędowego, uszkodzeniu urządzeń.
2.2 W środku cylindru umieszcza się głęboki wał, do którego wprowadza się środek grzewczy (np. gorący olej przewodzący lub gorąca woda).
2.3 Na pustej szybie rozmieszczonej z łopatami wiosłowymi pod określonym kątem, łopatki wiosłowe są również puste w obrębie przesyłanego ciepła,wprowadzenie i wyjście przewodzenia gorącego oleju są wyposażone wewnątrz łopatek, aby zapewnić efektywność transferu ciepła podczas suszenia
2.4 uszczelki: uszczelki opakowaniowe są wyposażone w wał i cylinder.
2.5 Przesyłka:Z wyjątkiem modeli specjalnych stosujemy zazwyczaj silnik łańcuchowy lub biegów.z łożyskiem kolczastym z koniami i łożyskiem kulkowym z głębokim rowu w połączeniu, aby spełnić wymagania siły promieniowej i osiowej.
Cechy struktury produktu
Suszarka jest prosta w obsłudze, łatwo kontrolować materiał, znacznie zmniejsza intensywność pracy pracowników, jednocześnie zmniejsza zanieczyszczenie materiału w procesie suszenia.
1. Reduktor: reduktor zainstalowany po prawej stronie maszyny.i wreszcie cylinder obraca się i uzyskać prędkość 6 ~ 10 r / min.
2. Podstawowe urządzenie silnika: silnik został zamontowany po prawej stronie deski aktywności, może być regulowany w górę i w dół, tak aby pas V szczelnie pasował.
3. Urządzenie sterujące (standardy UE): Wszystkie urządzenia sterujące, przyciski, światła są zainstalowane w skrzynce sterującej, obsługę można kontrolować na podstawie instrukcji tekstowych na panelu.Pozytywny i odwrotny kierunek obrotowy wału mieszania można regulować zgodnie z właściwościami materiałuOgólnie rzecz biorąc, można go kontrolować w ciągu około 5 minut (tj. po zatrzymaniu się przez 5 minut, a następnie odwróceniu się przez 5 minut).
4.Rurka próżniowa: Używana do wydobycia rozpuszczalnika (lub wody) z wyparzenia cylindru.
5Struktura uszczelniona: Węzeł na obu końcach jest uszczelniony PTFE, uszczelniony pod próżnią w celu osiągnięcia dobrego efektu uszczelniania.
6.Szefa mieszania z rurą o grubości ścian ze stali nierdzewnej, zęby z ramienia grzebienia są wykonane z stali nierdzewnej bezszwowej płyty ze stali nierdzewnej.
Zastosowanie produktu
1. suszenie materiałów w przemyśle farmaceutycznym, spożywczym i chemicznym itp.
2. nadaje się do grubej postaci ciekłej, pasty, materiałów proszkowych.
3Materiały czujniki temperatury wymagające wysuszenia w niskich temperaturach.
4Wybuchowa, silnie pobudzająca, niezwykle trująca substancja, materiał, który łatwo się utlenia.
5Żądanie odzyskania materiałów organicznego rozpuszczalnika.
Zasada działania produktu
HVRD Vacuum Harrow Dryer to nowy rodzaj przerywanego sprzętu suszenia próżniowego, mokry materiał przez parowanie przewodzące, z agitatorem skrapującym usunie materiał na gorącej powierzchni,i poruszać się w pojemniku, tworząc przepływ cyrkulacyjny parowania wody przez pompę próżniową.
Parametry techniczne
| Pozycja | rodzaj | ||||||||
| Nazwa jednostki | HVRD-500 | HVRD-750 | HVRD-1000 | HVRD-1500 | HVRD-2000 | HVRD-3000 | HVRD-5000 | HVRD-8000 | HVRD-10000 |
| Objętość pracy ((L) | 300 | 450 | 600 | 900 | 1200 | 1800 | 3000 | 4800 | 6000 |
| Rozmiar w butelce ((mm) | Ø600x1500 | Ø800x1500 | Ø800x2000 | Ø1000x2000 | Ø1000x2600 | Ø1200x2600 | Ø1400x3400 | Ø1600x4500 | Ø1800x4500 |
| Obrót w ruchu (rpm) | 10-15 | 10 | 8-10 | 5 | 5 | 5 | |||
| Moc ((kw) | 3 | 4 | 5.5 | 5.5 | 7.5 | 11 | 15 | 22 | 30 |
| Ciśnienie konstrukcyjne płaszcza ((Mpa) | < 0.3 | ||||||||
| Ciśnienie w cylindrze ((Mpa) | - 0,09 ~ - 0.096 | ||||||||
| Powierzchnia przeniesienia ciepła ((m2) | 2.4+1 | 3.2+1.2 | 4.5+1.5 | 5.6+1.8 | 7.5+2.2 | 9 + 2.5 | 14 + 3.5 | 21.6 + 5.5 | 24.3 + 5.5 |
Schemat przepływu produktu

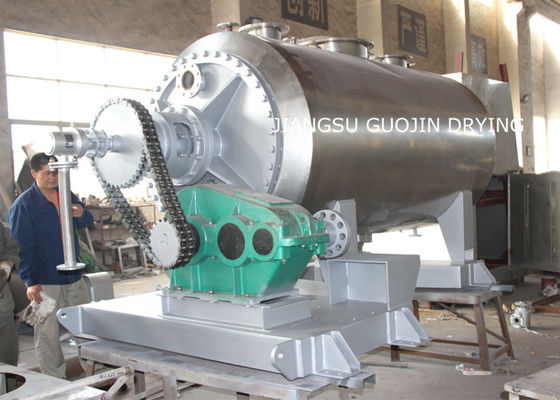

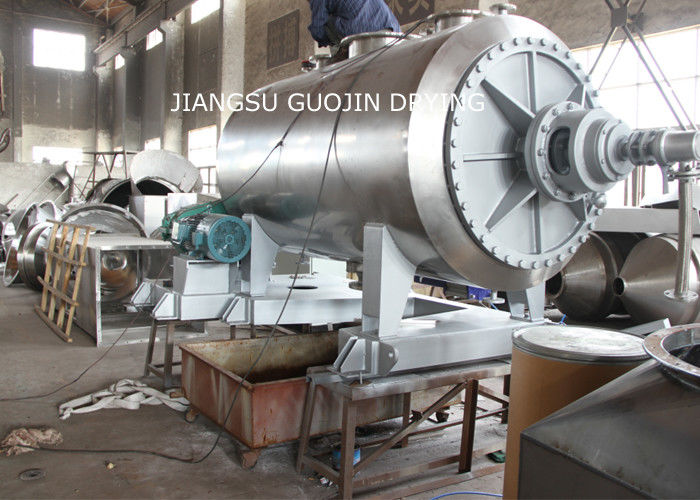

Pokaz produktu
