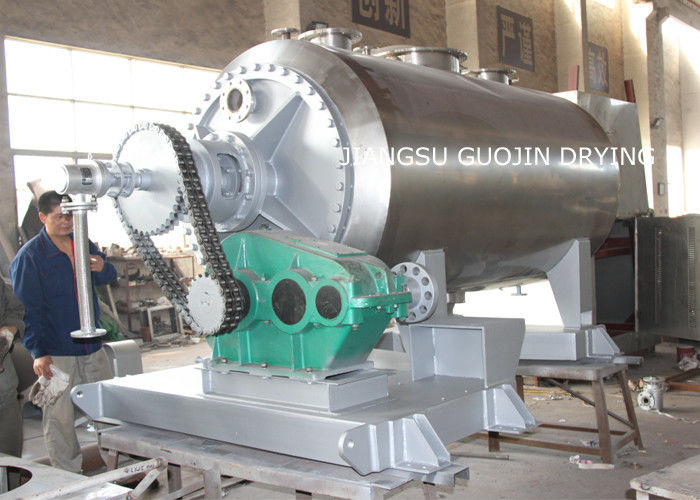

Suszarka próżniowa rotacyjna z rozpuszczalnikiem organicznym 600L
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | Guojin |
| Orzecznictwo: | ISO |
| Numer modelu: | HVRD-1000 |
Zapłata:
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | negocjowalne |
| Szczegóły pakowania: | Standardowy karton eksportowy |
| Czas dostawy: | 20-30 dni |
| Możliwość Supply: | 10 zestawów miesięcznie |
|
Szczegóły informacji |
|||
| Item Name: | Organic Solvent Rotary Vacuum Rake Drying Machine | Application: | Medicine Processing, Chemicals Processing, Plastics Processing |
|---|---|---|---|
| Model type: | HVRD-1000 | Working volume: | 600 L |
| Cylinder size: | 800x2000 mm | Stirring revolution: | 10 rpm |
| Power: | 5.5 kw | Jacket design pressure: | <0.3 Mpa |
| Cylinder pressure: | -0.09~0.096 | Heat transfer area: | 4.5+1.5 M2 |
| Heating source: | Electrical, Steam,Natural gas or other | ||
| Podkreślić: | Suszarka próżniowa z rozpuszczalnikiem organicznym,suszarka próżniowa z grabiami 600L,suszarka próżniowa obrotowa 600L |
||
opis produktu
Maszyna susząca w próżni z rozpuszczalnikiem organicznym
Sprzęt do suszenia próżniowego jest nowym typem wysokowydajnych poziomych urządzeń do suszenia próżniowego. Przyjmuje strukturę płaszcza, a płaszcz może być podgrzany przez parę, gorącą wodę lub olej przewodzący.Płaszcz przenosi ciepło na wewnętrzną ścianę powłoki za pomocą przewodzenia lub promieniowania. Suszone materiały są dodawane do suszarki przez otwór w środku obudowy maszyny. Ciągłe poruszanie się obracającego się harrow powoduje, że materiały poruszają się do przodu i do tyłu.Powierzchnia kontaktująca się z wewnętrzną ścianą powłoki stale się aktualizuje, co prowadzi do wysokiej prędkości suszenia i jednolitego gotowego produktu.
Struktura produktu
2.1 Cylinder ładowania surowców będzie wyposażony w płaszcz ogrzewający,a zewnętrzna warstwa izolacji cieplnej będzie wyposażona w płaszcz, co zapobiegnie przenoszeniu ciepła,i zmniejszyć straty ciepła. Otwór wyładowujący jest wyposażony w dolną część cylindru, na górze cylindru z dwoma otworami do podawania i wyjściem do wydechu powietrza.surowce powinny być podawane w równym stopniu z obu otworów podawaniaNajlepsza pojemność jest około 60-80% objętości butli, maksymalna pojemność nie powinna przekraczać 80%, w przeciwnym razie wpływa na płynne wyładowanie parowania gazu.Kiedy lepki surowiec jest karmionyNależy zmniejszyć pojemność zasilającą, aby zapobiec przeciążeniu silnika napędowego, uszkodzeniu urządzeń.
2.2 W środku cylindru umieszcza się głęboki wał, do którego wprowadza się środek grzewczy (np. gorący olej przewodzący lub gorąca woda).
2.3 Na pustej szybie rozmieszczonej z łopatami wiosłowymi pod określonym kątem, łopatki wiosłowe są również puste w obrębie przesyłanego ciepła,wprowadzenie i wyjście przewodzenia gorącego oleju są wyposażone wewnątrz łopatek, aby zapewnić efektywność transferu ciepła podczas suszenia
2.4 uszczelki: uszczelki opakowaniowe są wyposażone w wał i cylinder.
2.5 Przesyłka:Z wyjątkiem modeli specjalnych stosujemy zazwyczaj silnik łańcuchowy lub biegów.z łożyskiem kolczastym z koniami i łożyskiem kulkowym z głębokim rowu w połączeniu, aby spełnić wymagania siły promieniowej i osiowej.
Cechy struktury produktu
Suszarka jest prosta w obsłudze, łatwo kontrolować materiał, znacznie zmniejsza intensywność pracy pracowników, jednocześnie zmniejsza zanieczyszczenie materiału w procesie suszenia.
1. Reduktor: reduktor zainstalowany po prawej stronie maszyny.i wreszcie cylinder obraca się i uzyskać prędkość 6 ~ 10 r / min.
2. Podstawowe urządzenie silnika: silnik został zamontowany po prawej stronie deski aktywności, może być regulowany w górę i w dół, tak aby pas V szczelnie pasował.
3. Urządzenie sterujące (standardy UE): Wszystkie urządzenia sterujące, przyciski, światła są zainstalowane w skrzynce sterującej, obsługę można kontrolować na podstawie instrukcji tekstowych na panelu.Pozytywny i odwrotny kierunek obrotowy wału mieszania można regulować zgodnie z właściwościami materiałuOgólnie rzecz biorąc, można go kontrolować w ciągu około 5 minut (tj. po zatrzymaniu się przez 5 minut, a następnie odwróceniu się przez 5 minut).
4.Rurka próżniowa: Używana do wydobycia rozpuszczalnika (lub wody) z wyparzenia cylindru.
5Struktura uszczelniona: Węzeł na obu końcach jest uszczelniony PTFE, uszczelniony pod próżnią w celu osiągnięcia dobrego efektu uszczelniania.
6.Szefa mieszania z rurą o grubości ścian ze stali nierdzewnej, zęby z ramienia grzebienia są wykonane z stali nierdzewnej bezszwowej płyty ze stali nierdzewnej.
Zastosowanie produktu
Sprzęt suszarki próżniowej jest przeznaczony do suszenia susz, pasty, materiałów proszkowych, materiałów wrażliwych na ciepło wymagających wysuszenia w niskich temperaturach, materiałów łatwo utlenianych,oraz materiałów wybuchowychSprzęt do suszenia próżniowego stosowany jest w przemyśle farmaceutycznym, żywnościowym, spożywczym, chemicznym i innych.
Zasada działania produktu
HVRD Vacuum Harrow Dryer to nowy rodzaj przerywanego sprzętu suszenia próżniowego, mokry materiał przez parowanie przewodzące, z agitatorem skrapującym usunie materiał na gorącej powierzchni,i poruszać się w pojemniku, tworząc przepływ cyrkulacyjny parowania wody przez pompę próżniową.
Parametry techniczne
| Pozycja | rodzaj | ||||||||
| Nazwa jednostki | HVRD-500 | HVRD-750 | HVRD-1000 | HVRD-1500 | HVRD-2000 | HVRD-3000 | HVRD-5000 | HVRD-8000 | HVRD-10000 |
| Objętość pracy ((L) | 300 | 450 | 600 | 900 | 1200 | 1800 | 3000 | 4800 | 6000 |
| Rozmiar w butelce ((mm) | Ø600x1500 | Ø800x1500 | Ø800x2000 | Ø1000x2000 | Ø1000x2600 | Ø1200x2600 | Ø1400x3400 | Ø1600x4500 | Ø1800x4500 |
| Obrót w ruchu (rpm) | 10-15 | 10 | 8-10 | 5 | 5 | 5 | |||
| Moc ((kw) | 3 | 4 | 5.5 | 5.5 | 7.5 | 11 | 15 | 22 | 30 |
| Ciśnienie konstrukcyjne płaszcza ((Mpa) | < 0.3 | ||||||||
| Ciśnienie w cylindrze ((Mpa) | - 0,09 ~ - 0.096 | ||||||||
| Powierzchnia przeniesienia ciepła ((m2) | 2.4+1 | 3.2+1.2 | 4.5+1.5 | 5.6+1.8 | 7.5+2.2 | 9 + 2.5 | 14 + 3.5 | 21.6 + 5.5 | 24.3 + 5.5 |
Schemat przepływu produktu

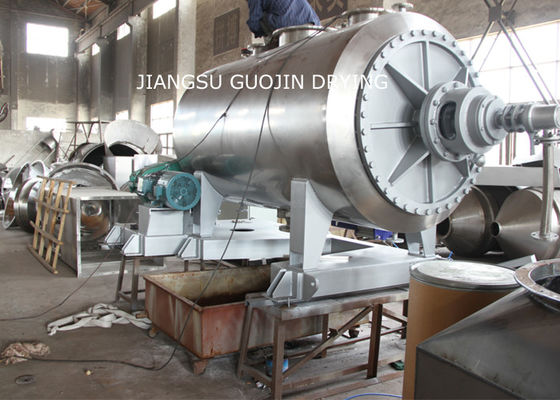

Pokaz produktu
elektryczne, parowe, gazowe lub inne
