PLG 304 Suszarka płytowa z ciągłą płytą ze stali nierdzewnej do cukru granulowanego
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | Guojin |
| Orzecznictwo: | ISO |
| Numer modelu: | PLG-2200/20 |
Zapłata:
| Minimalne zamówienie: | 1 ZESTAW |
|---|---|
| Cena: | negocjowalne |
| Szczegóły pakowania: | Standardowy karton eksportowy |
| Czas dostawy: | 20-30 dni |
| Zasady płatności: | L/C, T/T |
| Możliwość Supply: | 10 zestawów miesięcznie |
|
Szczegóły informacji |
|||
| Item Name: | PLG 304 Stainless Steel Continuous Disc Plate Dryer For Granulated Sugar | Model Type: | PLG-2200/20 |
|---|---|---|---|
| Layers: | 20 | Application: | Industry processing,pharmaceutical processing |
| Big disc diameter: | 2200mm | Small disc diameter: | 2000mm |
| Dryer diamter: | 2820mm | Height: | 6721mm |
| Drying area: | 61.6M2 | Power: | 7.5 |
| Material: | Stainless Steel 304, SS316, Carbon Steel | Heating source: | Electricity,Steam,Gas or others |
| Podkreślić: | PLG Ciągła suszarka płytowa,suszarka do płyt z granulowanym cukrem,suszarka na gorące powietrze SUS304 |
||
opis produktu
PLG 304 Suszarka płytek dyskowych ciągłych ze stali nierdzewnej do granulowanego cukru
Na bazie suszarki pomieszczającej z przerwami suszarka płytkowa jest rodzajem wielowarstwowego, stałego płytkowego płytkowego suszarki, wykonanego poprzez ciągłe doskonalenie,który rozwija się poprzez ciągłe doskonalenieProces suszenia polega na wprowadzeniu nośnika ciepła do każdej warstwy pustego dysku. W drodze przewodzenia ciepła mokry materiał umieszczony na powierzchni dysku podgrzewa się pośrednio,a mokra część materiału walcowanego odparowuje się pod temperaturą roboczą w wyniku obracania grabiaka i grabiaka, a para jest rozładowywana wraz z gazem spalinowym urządzenia, tak aby kwalifikowane suche gotowe produkty były ciągle uzyskiwane na dnie urządzenia.
Zasada działania suszarki płytek ciągłych PLG
Mokry materiał jest ciągle podawany do pierwszej warstwy suszącej znajdującej się na górze suszarki.Będzie to obrócone i poruszane przez grzeby, gdy ręka grzeby obraca się i spada do zewnętrznej krawędzi dużej płyty suszenia wzdłuż wykładniczej linii spiralnejMateriał zostanie przeniesiony z małej płyty suszącej na jej zewnętrzną krawędź i spadnie na zewnętrzną krawędź dużej płyty suszącej znajdującej się pod nią.Zarówno małe, jak i duże płytki suszące są ustawione na zmianę, aby materiały mogły przechodzić przez suszarkę nieprzerwanieŚrodek cieplny może być parą nasyconą, gorącą wodą lub olejem termicznym.Suszone materiały spadną z ostatniej warstwy płytki suszącej na dno suszarki, a następnie przeniesione przez grabieże do wyciąguW przypadku suszarki płyt typu próżniowego wilgoć zostanie wyssaona przez pompę próżniową znajdującą się na górnej pokrywie.Suszone materiały zostaną wyładowane z dolnej warstwyMożna zwiększyć wydajność suszenia, jeśli suszarka wyposażona jest w dodatkowe urządzenia, takie jak grzejnik z płetwami, kondensator do odzyskiwania rozpuszczalnika, odkurzacz worków, mechanizm powrotu i mieszania, wentylator,itd..
Parametry techniczne suszarki płyt płytkowych ciągłych PLG
1- Suchaczka.
- Ciśnienie projektowe: zazwyczaj 0,4 MPa, a maksymalne ciśnienie wynosi 1,6 MPa.
- maksymalne ciśnienie robocze: zazwyczaj ≤ 0,4 MPa, a maksymalne ciśnienie wynosi 1,6 MPa.
- Źródło ciepła: para, gorąca woda lub olej termiczny: użyj gorącej wody jako źródła ciepła, gdy temperatura płyt suszących wynosi 100°C; użyj nasyconej pary wodnej ≤ 0.4Mpa lub gazu parowego, gdy temperatura płyt suszących wynosi 100°C~150°C; stosować olej termiczny, gdy temperatura płyt suszących wynosi 150°C~320°C;
2System transmisji materiału
- Obrót wału głównego: 1 ~ 10 obrotów na minutę, elektromagnetyzm lub synchronizacja przetwornika.
- Ramię grabiarki: 2 do 8 ramion grabiarki będzie mocowane na głównym wałku na każdej warstwie.
- Ostrza grzebiarka: ostrza grzebiarka są zawieszone na ramionach grzebiarki i unoszą się wraz z powierzchnią płyty.
- Walcownik: w przypadku materiału, który łatwo się aglomeruje lub musi być mielony, walcownik umieszcza się w odpowiednim miejscu w celu wzmocnienia procesu przenoszenia ciepła i suszenia.
3Trzy rodzaje korpusu suszarki: normalne ciśnienie, uszczelnione i próżnicze
- Ciśnienie normalne: ciało suszarki ma kształt cylindryczny lub ośmiokątny, a konstrukcja może być zintegrowana lub oddzielona; system kanalizacji źródła ciepła może być umieszczony wewnątrz lub na zewnątrz suszarki.
- Zamknięte: ciało suszarki ma kształt cylindryczny i może wytrzymać ciśnienie wewnętrzne 5 KPa.
- próżnia: ciało suszarki ma kształt cylindryczny, a ciśnienie konstrukcyjne wynosi 0,1 MPa.
4. Ogrzewacz powietrza
Podgrzewacz powietrza jest zazwyczaj stosowany do spełniania większych wymagań dotyczących zdolności parowania w celu zwiększenia wydajności suszenia.
Parametry techniczne suszarki płytek płytkowych ciągłych PLG
| Rodzaj | Średnica ((mm) | Wysokość ((mm) | Powierzchnia suchego ((m2) | Moc ((kw) |
| 1200/4 | 1865 | 2877 | 3.3 | 1.1 |
| 1200/6 | 3297 | 4.9 | ||
| 1200/8 | 3717 | 6.6 | 1.5 | |
| 1200/10 | 4137 | 8.2 | ||
| 1200/12 | 4557 | 9.9 | 2.2 | |
| 1500/6 | 2166 | 3327 | 8.0 | |
| 1500/8 | 3747 | 10.7 | ||
| 1500/10 | 4167 | 13.4 | ||
| 1500/12 | 4587 | 16.1 | 3.0 | |
| 1500/14 | 5007 | 18.8 | ||
| 1500/16 | 5427 | 21.5 | ||
| 2200/6 | 2820 | 3781 | 18.5 | |
| 2200/8 | 4201 | 24.6 | ||
| 2200/10 | 4621 | 30.8 | 4.0 | |
| 2200/12 | 5041 | 36.9 | ||
| 2200/14 | 5461 | 43.1 | 5.5 | |
| 2200/16 | 5881 | 49.3 | ||
| 2200/18 | 6301 | 55.4 | 7.5 | |
| 2200/20 | 6721 | 61.6 | ||
| 2200/22 | 7141 | 67.7 | 11 | |
| 2200/24 | 7561 | 73.9 | ||
| 2200/26 | 7981 | 80.0 | ||
| 2500/6 | 3115 | 3981 | 26.3 | 4 |
| 2500/8 | 4401 | 35 | ||
| 2500/10 | 4821 | 43.8 | 5.5 | |
| 2500/12 | 5241 | 52.5 | ||
| 2500/14 | 5661 | 61.3 | 7.5 | |
| 2500/16 | 6081 | 70.0 | ||
| 2500/18 | 6501 | 78.8 | 11 | |
| 2500/20 | 6921 | 87.5 | ||
| 2500/22 | 7341 | 96.3 | ||
| 2500/24 | 7761 | 105 | 15 | |
| 2500/26 | 8181 | 113.8 | ||
| 3000/8 | 3768 | 5143 | 48 | 11 |
| 3000/10 | 5643 | 60 | ||
| 3000/12 | 6143 | 72 | ||
| 3000/14 | 6643 | 84 | ||
| 3000/16 | 7143 | 96 | ||
| 3000/18 | 7643 | 108 | 15 | |
| 3000/20 | 8293 | 120 | ||
| 3000/22 | 8793 | 132 | 18.5 | |
| 3000/24 | 9293 | 144 | ||
| 3000/26 | 9793 | 156 | ||
| 3000/28 | 10293 | 158 |

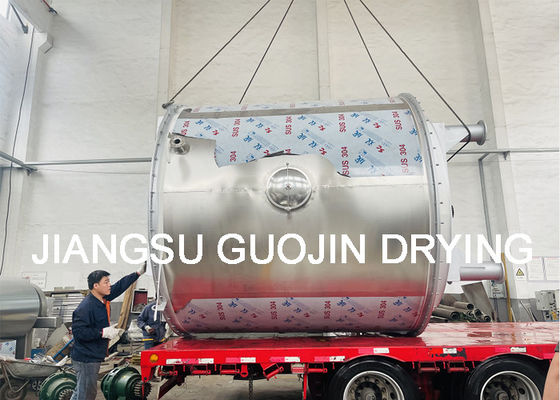

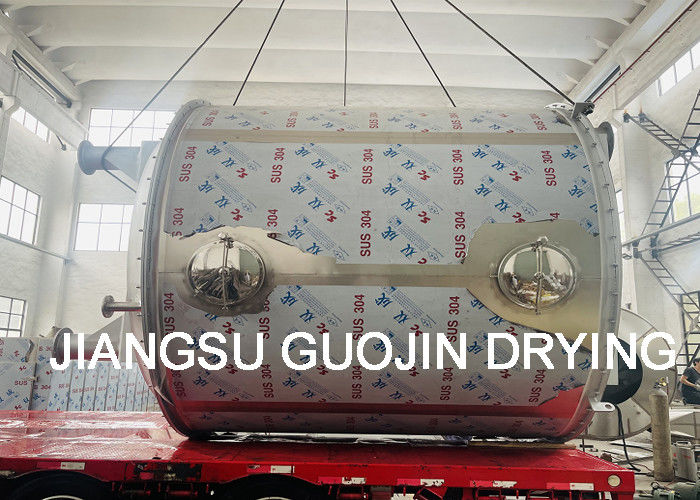

PLG Continuous Disc Plate Dryer Show
