5M2 Powierzchnia wymiany ciepła KJG-5 Pozioma suszarka do nawozu z pustymi łopatkami

5M2 Obszar przenoszenia ciepła KJG-5 Horyzontalny nawoz

Kontynuacyjna, pozioma suszarka wiosłowa składa się z płaszczastego koryta i dwóch pustych wałów z pustymi wiosłami.Materiał jest suszony poprzez transfer ciepła z medium grzewczym, takim jak para, olej cieplny lub gorąca woda, która przepływa przez dołkowe szyby, dołkowe płyny i płaszcz do dołków lub płaszcz półrury.Wysuszony produkt jest usuwany z rury rozładowania za pomocą przenośnika śrubowego bez wału. Pary wydechowe opuszczają suszarkę przez wydechowy wylot na pokrywie.niewielkie i kompaktowe oczyszczanie zapachów i umożliwia system odzyskiwania ciepła w jednostce kondensacyjnej pary z powodu wysokiego punktu rosy spalin.

Materiał jest podawany z jednego końca maszyny i będzie transportowany przez grawitację, pod lekkim kątem lub za pomocą asymetrycznych płytek.do wyjścia maszyny na drugim końcuPodczas pobytu materiału w maszynie utrzymuje się doskonały przepływ wtyczki, gwarantując doskonałą jednolitą jakość produktu.Poziom produktu wewnątrz maszyny jest zabezpieczona przez regulowalny przepływ tamy- przepływowy zaporek po stronie wyjścia produktu posiada ręcznie uruchamiane zawory opróżniające na dole urządzenia do usuwania produktu przed zaprzestaniem produkcji.Wylot produktu w dolnej części koryta ma prostokątną kołnierz do podłączenia do urządzeń w dół.





KJG-5 Horyzontalny Suszarka nawozowa z pustym wiosłemGłówna cecha

1) Wysoka sprawność cieplna, która może osiągnąć 95%

2) Środek transferu ciepła nie wchodzi w kontakt z produktem.

3) Do transportu produktu nie stosuje się gazu, przepływ gazu jest minimalny.

4) Dokładna kontrola temperatury

5) Jednolita jakość produktu poprzez mieszanie i przemieszczanie produktu

6) Proces ciągły na zasadzie jednorazowej

7) Wysoki stosunek powierzchni przesyłu ciepła do objętości procesu - zmniejszona powierzchnia podłogowa

8) Łatwe w obsłudze, wymaga minimalnej uwagi

9) Bezpieczniejsze niż bezpośrednie suszenie podczas obróbki materiału palnego

10) Proste, trwałe rozwiązanie zapewniające łatwe i niskie koszty utrzymania

11) Podwójne wały obrotowe z unikalnymi dyskami łączącymi wytwarzają bliskie mieszanie, równomierne przenoszenie ciepła, wysoki współczynnik przenoszenia ciepła i efekt samooczyszczania.Duży stosunek powierzchni przesyłu ciepła do objętości osiąga się za pomocą pustych dysków i zbiornika z płaszczemW rezultacie powstaje kompaktowa maszyna o mniejszym zapotrzebowaniu na przestrzeń i niższych kosztach montażu.

12) Suszarka wiosłowa przewozi materiał, niezależnie od jego charakterystyki obsługi. Możliwe jest przewożenie lepkich, pastywnych materiałów.aby był przenośnyW wyniku tego obniżone są koszty kapitałowe, operacyjne i utrzymania.



Włókna z włókna włókienniczego

1) Ciśnienie robocze do 10 barów

2) Rurowaty płaszcz grzewczy zapewnia bardzo jednolite ogrzewanie i precyzyjną kontrolę temperatury

3) Całokształtna kopuła parowa zmniejsza przenoszenie i oddziela ciała stałe od parowej pary wodnej.

3) 80 mm izolacja mineralna znacznie zmniejsza straty ciepła

Płytkowy dysk

1) Znacząco zwiększyć powierzchnię grzewczą

2) Znacznie mniejsza powierzchnia spawania niż wiosłowe wiosła

3) Samooczyszczająca się powierzchnia dysku znacznie zwiększa przepływ ciepła
4) Płyty mieszaczki spawane na peryferiach dysku pod różnymi kątami doskonale mieszać, przenosić i kruszyć mokry materiał



Integralne siedzenie bijące i kurtka chłodząca

1) Siedzenie łożyska jest zamontowane na płytce końcowej jako integralna część komory suszenia w celu zapewnienia koncentryczności wałów.

2) Woda chłodząca płaszcz jest wyposażony w zwiększenie długości życia łożyska.
3) Jednoprzejściowe złącza obrotowe zapewniają każdemu pustemu dyskowi stały przepływ ciepła.



System oczyszczania gazu zewnętrznego

Połączenie cyklonu, kondensatora rurowego i dwustopniowego mokrego pralki zapewnia bardzo wysoki standard emisji



KJG-5 Horyzontalny Suszarka nawozowa z pustym wiosłemZastosowanie

• Materiały pochodzące z przemysłu farmaceutycznego, spożywczego, chemicznego itp. mogą być suszone.

• nadaje się do tworzenia mięśni, pastowych mieszanin lub surowców energetycznych.

• Materiał czujący temperaturę wymagający wysuszenia w niskiej temperaturze.

• surowce, które łatwo się utleniają lub wybuchają oraz mają silne działanie drażniące lub toksyczne.

• Wymaganie pozyskania rozpuszczalnika organicznego.





KJG-5 Horyzontalny Suszarka nawozowa z pustym wiosłem Parametry techniczne

Nie, nie, nie.	Pozycja	Parametry	Uwaga:
1,	Model	KJG-5
2,	Powierzchnia przeniesienia ciepła wiosłą [m]2]	3.5	Włącznie z powierzchnią wału
3,	Powierzchnia przenoszenia ciepła przez kurtkę [m]2]	1.5
4,	Całkowita powierzchnia przeniesienia ciepła [m]2]	5
5,	Odparzenie wody [kg/h]	50
6,	Pojemność wyjściowa [kg/h]	15-20
7,	Średnica wiosła [mm]	260
8,	Objętość rzeczywista [m]3]	1
9,	Prędkość obrotu [rpm]	1-15
10,	Standardowa nominalna moc silnika [kW]	3
11,	Przepływ gazu nośnego [m]3/h]	300 do 500
12,	Pozycja silnika wentylatora wydechowego gazu nośnego [kW]	0.75
13,	Przestrzeń podłogi maszynowej [L×W×H]	2816X760X1370
14,	Standardowa masa podnoszenia [kg]	1500

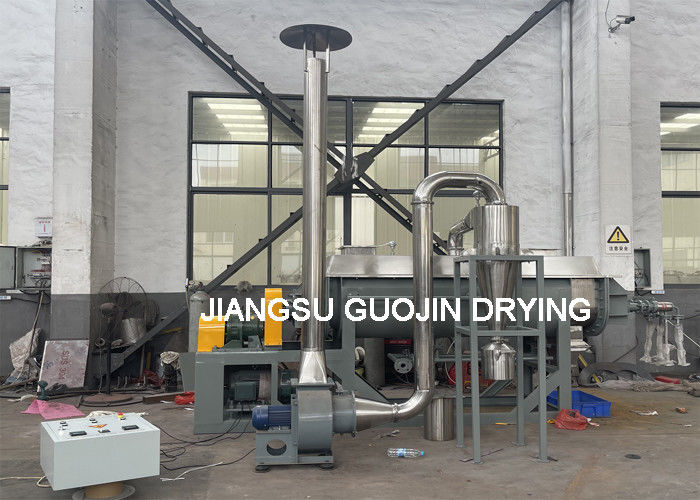

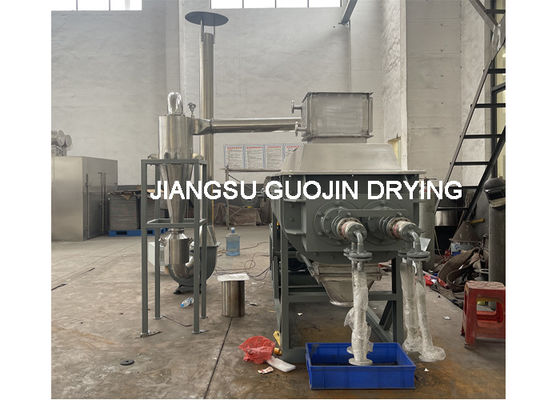

KJG-5 Horyzontalny Suszarka nawozowa z pustym wiosłemPokaż
