Odparowanie wody 50 kg / H KJG-5 Suszarka z pustymi łopatkami Nierdzewna suszarka próżniowa

Wyparzenie wody 50 kg/h KJG-5 Wnętrze suszarka wiosłowa maszyna do suszenia próżniowego nierdzewnej

Kontynuacyjna, pozioma suszarka wiosłowa składa się z płaszczastego koryta i dwóch pustych wałów z pustymi wiosłami.Materiał jest suszony poprzez transfer ciepła z medium grzewczym, takim jak para, olej cieplny lub gorąca woda, która przepływa przez dołkowe szyby, dołkowe płyny i płaszcz do dołków lub płaszcz półrury.Wysuszony produkt jest usuwany z rury rozładowania za pomocą przenośnika śrubowego bez wału. Pary wydechowe opuszczają suszarkę przez wydechowy wylot na pokrywie.niewielkie i kompaktowe oczyszczanie zapachów i umożliwia system odzyskiwania ciepła w jednostce kondensacyjnej pary z powodu wysokiego punktu rosy spalin.



KJG-5 Horyzontalny, pusty suszarka wiosłowa

Główna cecha

Włókna z włókna włókienniczego

1) Ciśnienie robocze do 10 barów

2) Rurowaty płaszcz grzewczy zapewnia bardzo jednolite ogrzewanie i precyzyjną kontrolę temperatury

3) Całokształtna kopuła parowa zmniejsza przenoszenie i oddziela ciała stałe od parowej pary wodnej.

3) 80 mm izolacja mineralna znacznie zmniejsza straty ciepła

Płytkowy dysk

1) Znacząco zwiększyć powierzchnię grzewczą

2) Znacznie mniejsza powierzchnia spawania niż wiosłowe wiosła

3) Samooczyszczająca się powierzchnia dysku znacznie zwiększa przepływ ciepła
4) Płyty mieszaczki spawane na peryferiach dysku pod różnymi kątami doskonale mieszać, przenosić i kruszyć mokry materiał



Integralne siedzenie bijące i kurtka chłodząca

1) Siedzenie łożyska jest zamontowane na płytce końcowej jako integralna część komory suszenia w celu zapewnienia koncentryczności wałów.

2) Woda chłodząca płaszcz jest wyposażony w zwiększenie długości życia łożyska.
3) Jednoprzejściowe złącza obrotowe zapewniają każdemu pustemu dyskowi stały przepływ ciepła.



System oczyszczania gazu zewnętrznego

Połączenie cyklonu, kondensatora rurowego i dwustopniowego mokrego pralki zapewnia bardzo wysoki standard emisji



KJG-5 Horyzontalny, pusty suszarka wiosłowaZasada działania

Suszarka/Procesor Paddle serii KJG to wysoce wydajne, mechanicznie poruszane, pośrednie urządzenia przenoszące ciepło, które dodają lub usuwają ciepło z masy procesowej.podgrzewanie lub chłodzenie pasty, filtrowanie ciasta, proszku i materiałów granulowych z różnych gałęzi przemysłu.



Suszarka wiosłowa składa się z zakrytego korytarza i dwóch obrotowych wałów z unikalnymi wzajemnie łączącymi się płytkami do wytwarzania bliskiego mieszania i optymalizacji przenoszenia ciepła.gorąca woda lub gorący olej termiczny, przepływa zarówno do wnętrza płaszcza grzewczego, jak i do pustych dysków, tworząc powierzchnię grzewczą.obcięcieGdy wilgotny materiał dotrze do przeciwległego końca suszarki, jest suszony i wypuszczany bezpośrednio.



Wyparzona wilgoć jest odsysana przez wentylator po obróbce cyklonem, kondensatorem i mokrym sprzątaczem w celu znacznego zmniejszenia zanieczyszczenia powietrza.



KJG-5 Horyzontalny, pusty suszarka wiosłowaZastosowanie

• Materiały pochodzące z przemysłu farmaceutycznego, spożywczego, chemicznego itp. mogą być suszone.

• nadaje się do tworzenia mięśni, pastowych mieszanin lub surowców energetycznych.

• Materiał czujący temperaturę wymagający wysuszenia w niskiej temperaturze.

• surowce, które łatwo się utleniają lub wybuchają oraz mają silne działanie drażniące lub toksyczne.

• Wymaganie pozyskania rozpuszczalnika organicznego.





KJG-5 Horyzontalny, pusty suszarka wiosłowa Parametry techniczne

Nie, nie, nie.	Pozycja	Parametry	Uwaga:
1,	Model	KJG-5
2,	Powierzchnia przeniesienia ciepła wiosłą [m]2]	3.5	Włącznie z powierzchnią wału
3,	Powierzchnia przenoszenia ciepła przez kurtkę [m]2]	1.5
4,	Całkowita powierzchnia przeniesienia ciepła [m]2]	5
5,	Odparzenie wody [kg/h]	50
6,	Pojemność wyjściowa [kg/h]	15-20
7,	Średnica wiosła [mm]	260
8,	Objętość rzeczywista [m]3]	1
9,	Prędkość obrotu [rpm]	1-15
10,	Standardowa nominalna moc silnika [kW]	3
11,	Przepływ gazu nośnego [m]3/h]	300 do 500
12,	Pozycja silnika wentylatora wydechowego gazu nośnego [kW]	0.75
13,	Przestrzeń podłogi maszynowej [L×W×H]	2816X760X1370
14,	Standardowa masa podnoszenia [kg]	1500

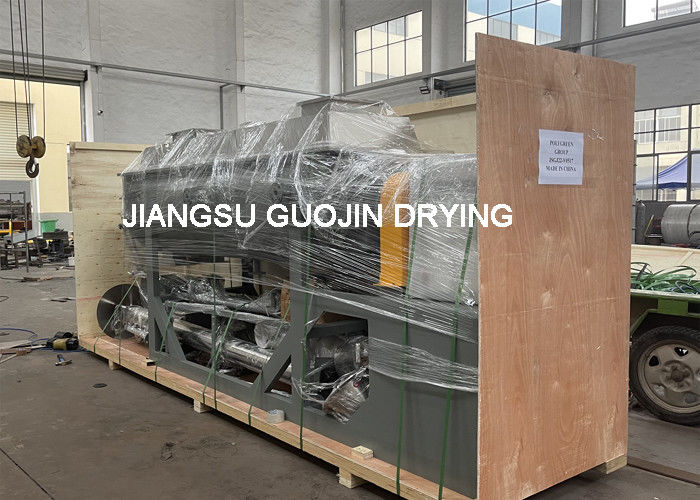

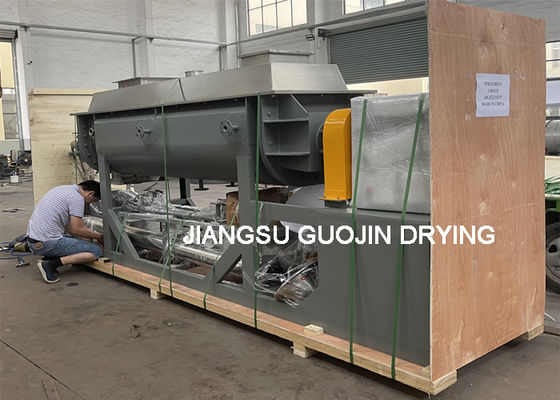

KJG-5 Horyzontalny, pusty suszarka wiosłowaPokaż
