Pozioma maszyna do suszenia próżniowego z łopatkami obrotowymi o prędkości obrotowej 5-20 obr./min
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | Guojin |
| Orzecznictwo: | ISO |
| Numer modelu: | KJG-5 |
Zapłata:
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | negocjowalne |
| Szczegóły pakowania: | Standardowy karton eksportowy |
| Czas dostawy: | 20-30 dni |
| Zasady płatności: | L/C, T/T |
| Możliwość Supply: | 10 zestawów miesięcznie |
|
Szczegóły informacji |
|||
| Item Name: | 5-20rpm Rotating Speed KJG-5 Blade Paddle Vacuum Drying Machine | Application: | Chemical Processing, Industry Processing |
|---|---|---|---|
| Paddle heat transfer area(M2): | 3.5 | Jacket heat transfer area(M2): | 1.5 |
| Total heat transfer area(M2): | 5 | Heating source: | Steam or thermal oil |
| Rotating speed(rpm): | 5-20 | Water evaporation: | 50KG/H |
| Power(KW): | 3 | Weight(Kg): | 1500 |
| Size(MM): | 2816X760X1370 | ||
| Podkreślić: | Suszarka próżniowa 5 obr./min,obrotowa suszarka próżniowa z certyfikatem ISO |
||
opis produktu
5-20 obrotów na minutę Prędkość obrotowa KJG-5 Blade Paddle Vacuum Drying Machine
Kontynuacyjna, pozioma suszarka wiosłowa składa się z płaszczastego koryta i dwóch pustych wałów z pustymi wiosłami.Materiał jest suszony poprzez transfer ciepła z medium grzewczym, takim jak para, olej cieplny lub gorąca woda, która przepływa przez dołkowe szyby, dołkowe płyny i płaszcz do dołków lub płaszcz półrury.Wysuszony produkt jest usuwany z rury rozładowania za pomocą przenośnika śrubowego bez wału. Pary wydechowe opuszczają suszarkę przez wydechowy wylot na pokrywie.niewielkie i kompaktowe oczyszczanie zapachów i umożliwia system odzyskiwania ciepła w jednostce kondensacyjnej pary z powodu wysokiego punktu rosy spalin.
Materiał jest podawany z jednego końca maszyny i będzie transportowany przez grawitację, pod lekkim kątem lub za pomocą asymetrycznych płytek.do wyjścia maszyny na drugim końcuPodczas pobytu materiału w maszynie utrzymuje się doskonały przepływ wtyczki, gwarantując doskonałą jednolitą jakość produktu.Poziom produktu wewnątrz maszyny jest zabezpieczona przez regulowalny przepływ tamy- przepływowy zaporek po stronie wyjścia produktu posiada ręcznie uruchamiane zawory opróżniające na dole urządzenia do usuwania produktu przed zaprzestaniem produkcji.Wylot produktu w dolnej części koryta ma prostokątną kołnierz do podłączenia do urządzeń w dół.
Pod prostokątną płaszczyzną wyjściową schody rozładowania umieszczany jest poziomy spiralny przenośnik śrubowy, który pozwala wyjąć produkt z koryta.jeden na każdym końcu konwerteraW połączeniu z dwukierunkowym obrotowym przenośnikiem śrubowym produkt może być transportowany do jednego z tych punktów sprzedaży.
Suszarka ma dwa puste wały z pustego kształtu klinie lub kształtu klinowego pływy rozmieszczone w ustawionej pozycji.Środek grzewczy jest wprowadzany po jednej stronie wałów i przepływa równolegle przez wiosłyPłyny mają kształt klinia, co zapewnia optymalny kontakt z produktem, a co za tym idzie, dobry transfer ciepła również po stronie produktu.Środek grzewczy opuszcza wały po tej samej stronie, jak wchodziW celu ochrony przed ścieranie, pływy zostaną pokryte powłoką odporną na ścieranie z węglanu wolframu.Pustka konstrukcja wałów wiosłowych oznacza, że cała powierzchnia wewnętrzna działa jako jeden duży wymiennik ciepła. Kontrolowane poruszanie przez wirujące wały z wiosłami zapewniają doskonałą interakcję produktu z powierzchnią, dla optymalnej prędkości transferu ciepła.zwłaszcza w porównaniu z bezpośrednim suszeniem z związanymi z nim dużymi przepływami gorącego powietrza. Przeniesienie ciepła w suszarce jest bardzo wysokie. Dwa obracające się wały wiosłowe w korze zapewniają optymalny transfer ciepła i mieszanie.
Na pokrywie szczelnej od pyłu znajdują się wejście produktu, wyjście pary, dwa wejścia kontrolne i otwór dla człowieka.Okładka może być opcjonalnie śledzona cieplnie, aby zapobiec ryzyku kondensacji.Gas do przewijania może być wprowadzany przez dysze po stronie wejścia i wyjścia produktu.
Główne uszczelnienia wału są wykonywane przez pudełka wypełniające, które są elastycznie połączone z płytami końcowymi,tak, że mogą podążać za małymi ruchami wałów i nadal zachować szczelność. Na wałach noszą rękawy w obszarze uszczelniającym zapobiegają uszkodzeniu wału przez ścieranie. Pudełka wypełniające mają pierścień latarni do oczyszczania gazu. łożyska są łożyska rolkowe z smarowaniem olejem.Środek przesyłania ciepła jest wprowadzany i usuwany przez te same złącza obrotowe po jednej stronie wałuWęzeł jest napędzany przez silnik z przekładnią z twardą twarzą. Pomiędzy wałami znajdują się dwa zębatki z siecią, które mogą zapewnić identyczną prędkość obrotową. Prędkość jest stała i nie wymaga zmiany.Prędkość obrotowa może być regulowana tylko przez VFD.
KJG-5 Horyzontalny, pusty suszarka wiosłowaGłówna cecha
Płytki w kształcie klinów są gęsto rozmieszczone na pustej szybie, a medium cieplne przepływa przez łopaty przez puste szyby..Temperatura środka cieplnego waha się od - 40 °C do 320 °C, może być parowa lub płynna: np. gorąca woda, olej cieplny itp.Ogrzewanie poprzez przewodzenie pośrednie nie przenosi powietrza do odbierania ciepłaUtrata ciepła jest jedynie rozpraszaniem ciepła do środowiska poprzez warstwę izolacyjną korpusu reaktora.Powierzchnia przenoszenia ciepła kliszy w kształcie klinia ma funkcję samooczyszczania. względny ruch cząstek materiału i powierzchni w kształcie klinia może zmyć materiały przymocowane do powierzchni w kształcie klinia,tak, że czysta powierzchnia transferu ciepła jest utrzymywana w ruchu przez cały czas.
Gęsty układ osobowy z kształtem klinia, medium ciepła przez osobowość przepływa przez kształt klinia.medium cieplne może być para wodna, może być również gorącą wodą lub olejem przewodzącym ciepło.a pusty wał mieszania ma inną strukturę wewnętrzną w zależności od rodzaju medium cieplnego, aby zapewnić najlepszy efekt transferu ciepła.
W pulpie i płaszczu dostęp do gorącego oleju, jednocześnie podgrzewając górną część portu rozładowania jednocześnie przez podgrzewane suche powietrze po dalszym suszeniu,w ten sposób znacznie zwiększa siłę suszenia urządzeniaWypłynie wilgoć z gazu ogonowego z suszarki, wilgotne powietrze wypuszczone przez wentylator wywołany napędem na zewnątrz.
KJG-5 Horyzontalny, pusty suszarka wiosłowa Parametry techniczne
| Nie, nie, nie. | Pozycja | Parametry | Uwaga: |
| 1, | Model | KJG-5 | |
| 2, | Powierzchnia przeniesienia ciepła wiosłą [m]2] | 3.5 | Włącznie z powierzchnią wału |
| 3, | Powierzchnia przenoszenia ciepła przez kurtkę [m]2] | 1.5 | |
| 4, | Całkowita powierzchnia przeniesienia ciepła [m]2] | 5 | |
| 5, | Odparzenie wody [kg/h] | 50 | |
| 6, | Pojemność wyjściowa [kg/h] | 15-20 | |
| 7, | Średnica wiosła [mm] | 260 | |
| 8, | Objętość rzeczywista [m]3] | 1 | |
| 9, | Prędkość obrotu [rpm] | 1-15 | |
| 10, | Standardowa nominalna moc silnika [kW] | 3 | |
| 11, | Przepływ gazu nośnego [m]3/h] | 300 do 500 | |
| 12, | Pozycja silnika wentylatora wydechowego gazu nośnego [kW] | 0.75 | |
| 13, | Przestrzeń podłogi maszynowej [L×W×H] | 2816X760X1370 | |
| 14, | Standardowa masa podnoszenia [kg] | 1500 |

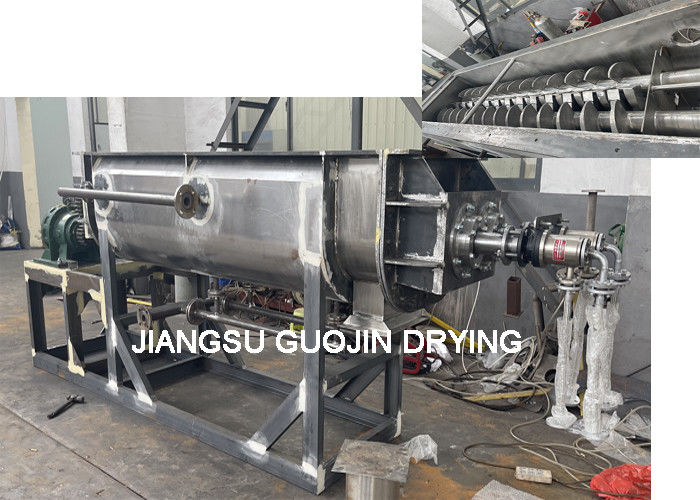

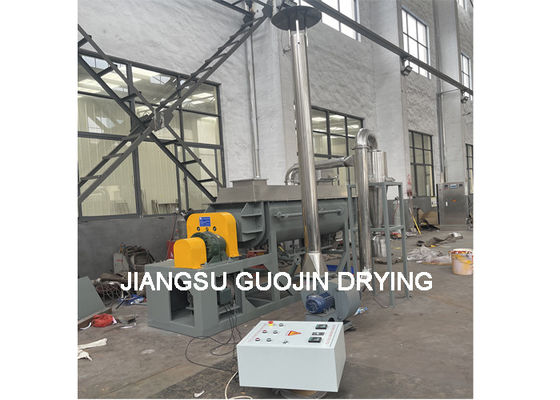

KJG-5 Horyzontalny, pusty suszarka wiosłowaPokaż
