Suszarka próżniowa z ciągłym mieszaniem szlamu z łopatkami obrotowymi o średnicy 1200 mm
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | Guojin |
| Orzecznictwo: | ISO |
| Numer modelu: | HVRD-3000 |
Zapłata:
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | negocjowalne |
| Szczegóły pakowania: | Standardowy karton eksportowy |
| Czas dostawy: | 20-30 dni |
| Zasady płatności: | L/C, T/T |
| Możliwość Supply: | 10 zestawów miesięcznie |
|
Szczegóły informacji |
|||
| Item Name: | 3000L Sludge Continous Stirring Harrow Paddle Rotary Vacuum Dryer | Application: | Chemicals Processing, Plastics Processing |
|---|---|---|---|
| Model type: | HVRD-3000 | Working volume: | 1800L |
| Cylinder size: | 1200x2600mm | Stirring revolution: | 8-10rpm |
| Power: | 11kw | Jacket design pressure: | <0.3 Mpa |
| Cylinder pressure: | -0.09~0.096 | Heat transfer area: | 9+2.5M2 |
| Heating source: | Steam & electricity & Gas Oil | ||
| Podkreślić: | Suszarka próżniowa z ciągłym mieszaniem szlamu,obrotowa suszarka próżniowa o średnicy 1200 mm,suszarka próżniowa o mocy 11 kW |
||
opis produktu
1200 mm średnica Sludge Continuous Stirring Harrow Paddle Rotary Vacuum Dryer
Suszarka próżniowa jest nowym typem suszarki, która została zaprojektowana z połączeniem zasady suszenia cieplnego ostrza wiosłowego, z wyższą wydajnością suszenia, dla różnych surowców.
Wnętrze wyposażone w wiosło i śrubę z ciągłym, osiowym i promiennym mieszaniem surowców, sprawiają, że materiały, które mają być suszone, są bardziej równomierne.gdy surowce były obrócone ostrzami mieszalnymi, przyspieszają kontakt materiałów z powierzchnią grzewczą suszarki, co zwiększa szybkość przenoszenia ciepła i sprzyja parowaniu wilgoci.
Struktura produktu
2.1 Cylinder ładowania surowców będzie wyposażony w płaszcz ogrzewający,a zewnętrzna warstwa izolacji cieplnej będzie wyposażona w płaszcz, co zapobiegnie przenoszeniu ciepła,i zmniejszyć straty ciepła. Otwór wyładowujący jest wyposażony w dolną część cylindru, na górze cylindru z dwoma otworami do podawania i wyjściem do wydechu powietrza.surowce powinny być podawane w równym stopniu z obu otworów podawaniaNajlepsza pojemność jest około 60-80% objętości butli, maksymalna pojemność nie powinna przekraczać 80%, w przeciwnym razie wpływa na płynne wyładowanie parowania gazu.Kiedy lepki surowiec jest karmionyNależy zmniejszyć pojemność zasilającą, aby zapobiec przeciążeniu silnika napędowego, uszkodzeniu urządzeń.
2.2 W środku cylindru umieszcza się głęboki wał, do którego wprowadza się środek grzewczy (np. gorący olej przewodzący lub gorąca woda).
2.3 Na pustej szybie rozmieszczonej z łopatami wiosłowymi pod określonym kątem, łopatki wiosłowe są również puste w obrębie przesyłanego ciepła,wprowadzenie i wyjście przewodzenia gorącego oleju są wyposażone wewnątrz łopatek, aby zapewnić efektywność transferu ciepła podczas suszenia
2.4 uszczelki: uszczelki opakowaniowe są wyposażone w wał i cylinder.
2.5 Przesyłka:Z wyjątkiem modeli specjalnych stosujemy zazwyczaj silnik łańcuchowy lub biegów.z łożyskiem kolczastym z koniami i łożyskiem kulkowym z głębokim rowu w połączeniu, aby spełnić wymagania siły promieniowej i osiowej.
Cechy struktury produktu
1. Zainstalowany w maszynie mieszarz sprawia, że surowiec tworzy stan ciągłego kółka wewnątrz ciała, więc jednolitość ogrzewania surowca jest znacznie podwyższona.
2W maszynie zainstalowana jest mieszarka, dzięki czemu łatwo można wysuszyć materię w kształcie slurry i pasty.
3Specjalna konstrukcja dla portu rozładowania, lepsze uszczelnienie i mniejsze gromadzenie materiału, łatwe rozładowanie.
4Istnieją dwa modele uszczelnienia, mechaniczne uszczelnienie i uszczelnienie packowe.
5Specjalne techniki wiązki i groty zapewniają wysoką wytrzymałość i koncentryczność.
6Środek w szybie i urządzenia do dodawania wibracji będzie wyposażony zgodnie z wymaganiami
7. Używaj różnej formy filtracji w zależności od materiału.
Zastosowanie produktu
Następujące surowce z przemysłu farmaceutycznego, przemysłu spożywczego, przemysłu chemicznego itp. mogą być suszone.
1.Przystosowany do tworzenia mięsa, pastowej mieszaniny surowców proszkowych
2- surowce wrażliwe na ciepło wymagające suszenia w niższej temperaturze
3surowce, które łatwo utleniają się lub wybuchają i mają silne działanie drażnicze lub toksyczne
4.Surowce, które wymagają odzyskania rozpuszczalnika
Zasada działania produktu
Główną strukturą suszarki wiosłowej są okrągły cylinder i jeden obrotowy wał pusty umieszczony w środku cylindru. Na wale rozmieszczone są pusty wiosłowe łopaty,Ogrzewanie jest przenoszone przez osłonę w cylindrze i powierzchnię płyt pustychPodczas ogrzewania ostrza również mieszają materiały, tak aby zaktualizować obszar ogrzewania. Jest to suszarka z ciągłym przeniesieniem ciepła.
Parametry techniczne
| Pozycja | rodzaj | ||||||||
| Nazwa jednostki | HVRD-500 | HVRD-750 | HVRD-1000 | HVRD-1500 | HVRD-2000 | HVRD-3000 | HVRD-5000 | HVRD-8000 | HVRD-10000 |
| Objętość pracy ((L) | 300 | 450 | 600 | 900 | 1200 | 1800 | 3000 | 4800 | 6000 |
| Rozmiar w butelce ((mm) | Ø600x1500 | Ø800x1500 | Ø800x2000 | Ø1000x2000 | Ø1000x2600 | Ø1200x2600 | Ø1400x3400 | Ø1600x4500 | Ø1800x4500 |
| Obrót w ruchu (rpm) | 10-15 | 10 | 8-10 | 5 | 5 | 5 | |||
| Moc ((kw) | 3 | 4 | 5.5 | 5.5 | 7.5 | 11 | 15 | 22 | 30 |
| Ciśnienie konstrukcyjne płaszcza ((Mpa) | < 0.3 | ||||||||
| Ciśnienie w cylindrze ((Mpa) | - 0,09 ~ - 0.096 | ||||||||
| Powierzchnia przeniesienia ciepła ((m2) | 2.4+1 | 3.2+1.2 | 4.5+1.5 | 5.6+1.8 | 7.5+2.2 | 9 + 2.5 | 14 + 3.5 | 21.6 + 5.5 | 24.3 + 5.5 |
Schemat przepływu produktu

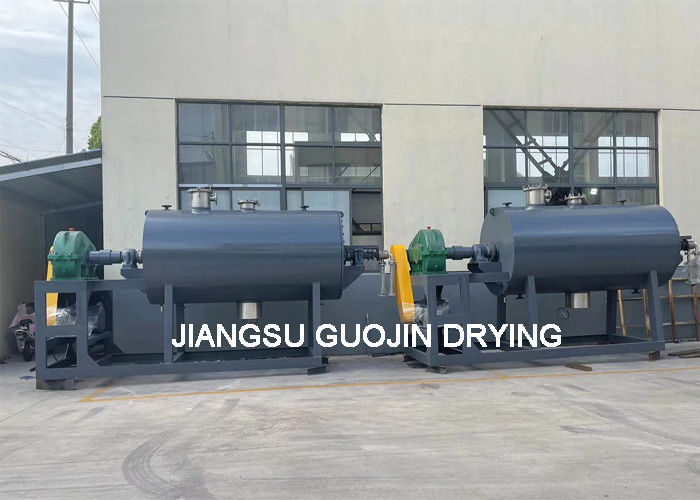

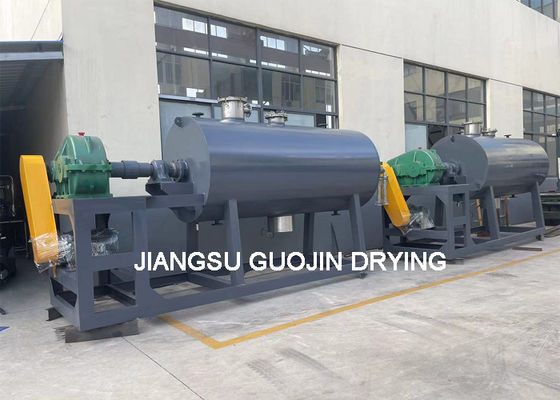

Pokaz produktu
elektryczne, parowe, gazowe lub inne
